在上篇內(nèi)容“霧度計(jì)在導(dǎo)光板擴(kuò)散片行業(yè)的應(yīng)用”中我們介紹了導(dǎo)光板的定義及霧度透過(guò)率的測(cè)試方法，我們知道導(dǎo)光板如果霧度和透過(guò)率不好，會(huì)增大產(chǎn)品的次品率，當(dāng)然黃度的控制，也是此行業(yè)作為產(chǎn)品質(zhì)量控制的一個(gè)重要的參數(shù)，那么導(dǎo)光板會(huì)變黃，主要由什么原因引起的呢？小編認(rèn)為，主要是以下三種因素造成（個(gè)人看法，僅供參考）

     一：流道內(nèi)塑膠在高溫下長(zhǎng)時(shí)間燒膠的結(jié)果；

     發(fā)黃在導(dǎo)光板的表面而且每模發(fā)黃位置不固定，這種問(wèn)題的產(chǎn)生主要要看熱流道流道內(nèi)有無(wú)死角，以及熱流道溫控有沒(méi)有問(wèn)題。

     二：剪切熱使熱流道熱嘴頭部溫度急劇拉高，導(dǎo)致塑膠變質(zhì)發(fā)黃；

    發(fā)黃位置在澆口附近，而且每模位置都固定，這種問(wèn)題的產(chǎn)生，主要是熱流道熱嘴澆口在高速高壓下經(jīng)剪切導(dǎo)致澆口區(qū)域溫度拉高，這也是目前比較難解決的發(fā)黃問(wèn)題。想要解決這類(lèi)問(wèn)題，主要要考慮澆口區(qū)域的冷卻問(wèn)題?？梢酝ㄟ^(guò)加運(yùn)水，更改熱嘴嘴頭結(jié)構(gòu)以及材質(zhì)讓其導(dǎo)熱效果更好來(lái)解決此類(lèi)問(wèn)題。

    三：模具本身因困氣導(dǎo)致在注塑過(guò)程中將模腔內(nèi)局部溫度拉高導(dǎo)致塑膠變質(zhì)。

    發(fā)黃位置在導(dǎo)光板角落，而且位置固定。困氣的產(chǎn)生主要是模具本身的排氣沒(méi)有做好，模具里的氣體主要有三種生成方式：

    A、模具模腔內(nèi)存在的自然空氣；

   B、塑膠沒(méi)有干燥充分以及在高溫下分解產(chǎn)生的微量氣體；

    C、模具在使用過(guò)程中脫模劑，洗模水等使用不合理導(dǎo)致液體揮發(fā)產(chǎn)生的微量氣體。真對(duì)氣體的不同來(lái)源，我們通常采用的方法就是加大排氣槽，做溢料槽，合理使用脫模劑等來(lái)解決！

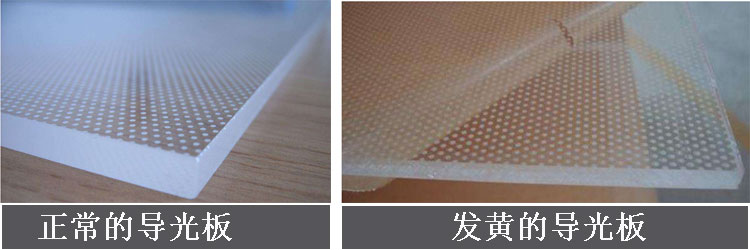

     總之，如果產(chǎn)品發(fā)黃，可能會(huì)造成霧度，透光率沒(méi)有那么好，產(chǎn)品的次品率就會(huì)增多，或者說(shuō)就失去了產(chǎn)品本來(lái)該有的價(jià)值，以上發(fā)黃的圖片有些嚴(yán)重了，人眼可以直接觀(guān)察，如果只是輕微的發(fā)黃呢？人眼是無(wú)法分辨的，所以只能用黃色指數(shù)儀來(lái)進(jìn)行檢測(cè)，又名黃度指數(shù)儀，黃度測(cè)試儀，黃度檢測(cè)儀等，儀器采用通用的D/8（積分球漫射照明，8°觀(guān)察角）SCI/SCE兼容照明觀(guān)察條件，全波段均衡LED光源提高在可見(jiàn)光范圍內(nèi)有充足的光譜分布，減小白光LED在特定波段的光譜缺失，提高儀器測(cè)量速度以及測(cè)量結(jié)果！ETC實(shí)時(shí)校準(zhǔn)技術(shù)，自動(dòng)光澤補(bǔ)償技術(shù)等技術(shù)，還適用于各行業(yè)配色和涂料、紡織、塑膠、食品、建材等行業(yè)的顏色監(jiān)控，有臺(tái)式和便攜式兩種機(jī)型！

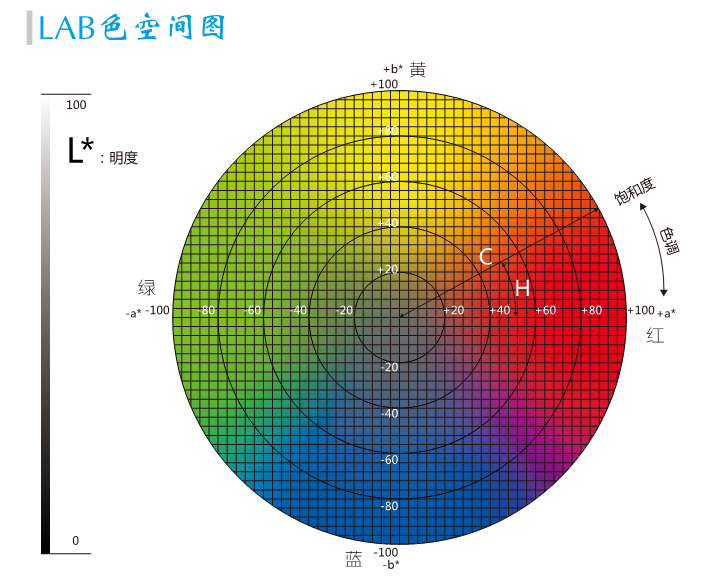

      不管采用哪種機(jī)型，他們都可以滿(mǎn)足黃度指數(shù)YI(ASTM D1925），同時(shí)也可以用色彩空間中的“b"值來(lái)判斷黃度的變化情況！若兩次測(cè)試中，b值為+值，證明產(chǎn)品已經(jīng)標(biāo)黃！
